- 氣動葫蘆
1450

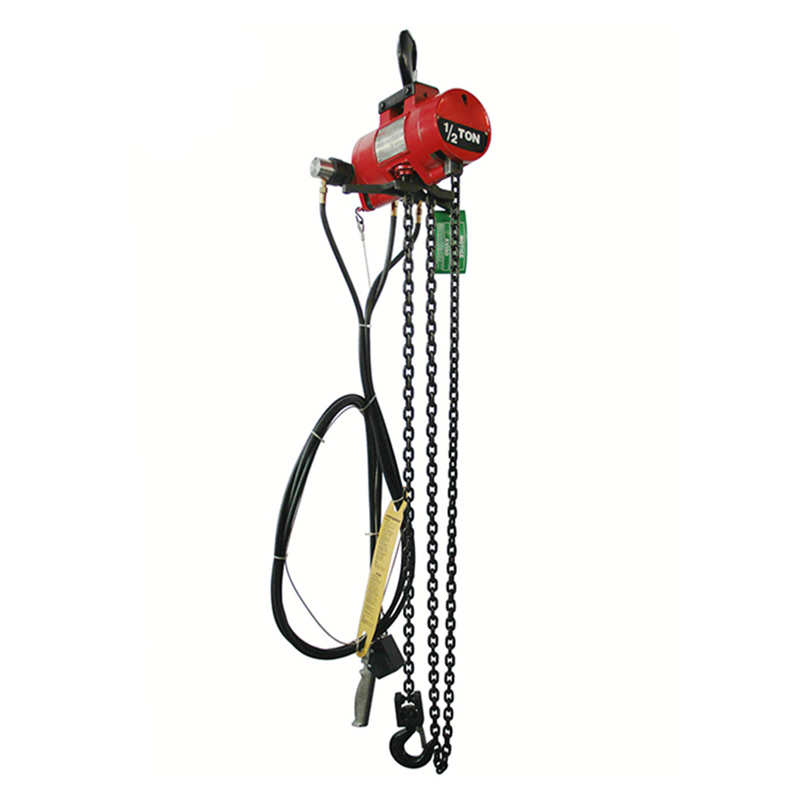

QDH型環鏈氣動葫蘆主要適用于石油、化工、煤礦等高爆粉塵的特殊環境。對防爆有等級要求的場合。其優點如下：
無電火花，徹底解決了起重設備的防爆問題。適用于：Ⅰ區危險場所，含ⅡC，T5組及以下。
抗高粉塵、耐酸堿、蒸汽。
運行速度快，為電動葫蘆的 2～3 倍，并能無級變調速。
小噸位氣動葫蘆工作制度，為高效率連續作業創造了必要的條件。
低成本運行。
體積小、重量輕、重量只為同種規格電動葫蘆的1/3~1/8。
氣動葫蘆主要由： ①手控閥（手柄式和手拉繩式） ②主控閥 ③氣馬達 ④吊掛 ⑤減速器 ⑥剎車機構 ⑦連鎖機構等部分組成，見結構示意圖。這七部分有序的巧妙構成，保證了產品安全有效的運行。
①手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通�；蚴掷K式操作
拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。
②主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。
③氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋
轉。
④吊 掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。
⑤減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降
鏈輪。
⑥剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。
⑦連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
氣動葫蘆產品詳情
氣動葫蘆是理想的防爆起重設備，是電動葫蘆的升級換代產品，承載范圍根據型號不同從250公斤到30噸。氣動葫蘆只需提供一定壓力的壓縮空氣便能驅動，做到了低能耗、 率。還具有斷氣保護功能，在突然斷氣情況下，保證工件不下降、掉落。
配合各種非標夾具，氣動葫蘆可以實現起吊各種形狀的工件。安裝形式可以配合懸臂吊或導軌來實現移動。
常用的氣動葫蘆有葉片式、活塞式和氣缸式三種。廣泛運用于石油、化工、煤礦、紡織、倉儲、家用電器生產線、汽車制造生產線及船舶修造等行業中，是企業安全生產，提 率，降低成本必不可少的設備。
氣動葫蘆分類：
環鏈氣動葫蘆，超低型氣動葫蘆(低凈空氣動葫蘆)，迷你氣動葫蘆等。氣動葫蘆可配合防爆型手拉小車或氣動小車組成移動式氣動起重工具。
汽缸式也是主流的；葉片式以JDN為代表；活塞式則有很多公司在生產，相比較，葉片式將成為今后的發展方向。
氣動葫蘆工作原理：
引氣動葫蘆一直都有很好的銷量，那么它的工作原理是什么呢?
環鏈氣動葫蘆總共由三部分組成：
1. 起吊機構
2. 行走機構
3. 配氣系統
起吊機構包括氣動馬達、行星減速器、吊掛總成、制動器、起重鏈條、吊鉤總成和主控閥。起吊機構通過控制主控閥，來實現起吊重物的升、降，通過開閉制動器達到起升、下降定位制動。環鏈氣動葫蘆確保起吊作業的安全，氣動葫蘆起吊機構整體可固定使用，也可置于行走機構下方移動使用.
氣動葫蘆行走機構采用氣動行走小車，由主動車輪、被動車輪、墻板組成，通過主控閥控制氣動馬達、行星減速器驅動主動車輪行走，實現起吊重物的水平移動。
配氣系統是以壓縮空氣作為動力源，控制氣路操縱葫蘆的起升和行走。
氣動葫蘆優越性：
定位精確——避免普通起重產品定位不精確的問題，能夠將載重物定位精確到“厘米”。
可調速度——在提升或下降時，可無級調速；運行速度快，是電動葫蘆的3倍；手拉葫蘆的5-10倍。
操作簡單——拉桿控制操作簡單易于控制，在提升或下降時，從而可以迅速的響應手柄輸出的動作。
清潔環保、安全可靠——內部潤滑系統消除了空氣污染。適合在潮、濕、高粉塵等特殊或惡劣的環境里工作。
搬運省力——氣動葫蘆除了注重外型的美觀，比電動葫蘆體積小，重量輕，易于搬運，以及產品結構設計堅實，使得操作可靠、維護量小。
過載保護——獲益于我公司多年來在國內、國際市場上不斷研究的成功經驗結晶，并結合經過嚴格篩選的原材料。JM氣動葫蘆在工藝上完全掌握了 關鍵性的制動器系統及低維護量的生產技術，避免載重物超載對產品造成損傷。
斷氣保護——避免氣源突然中斷造成載重物突然掉落。使產品擁有更進一步的品質保證，從而消除了終端用戶對遭受提升或者脫落帶來的困擾。
經久耐用——氣動葫蘆經久耐用，使用壽命比一般同類產品有明顯延長。從而大幅度減少了 終用戶對產品品質問題的投訴。
起升高度30
標準提升高度30
提升速度8
鏈條直徑15
兩鉤間最小距離1310
額定起重量5000
凈重670
載荷6250
氣動葫蘆產品簡介
氣動葫蘆主要適用于危險生產過程中，針對有可燃性氣體存在的環境。對阻燃，沒有靜電有要求的場合。它在國外工業化國家被普遍地應用在化工、紡織、噴漆、物流、碼頭等易燃、易爆、高溫、高粉塵、腐蝕的作業場所。由于它具有高頻率，無極變速的特點，深受產量大，連續作業的汽車、
拖拉機、電機、電冰箱等制造行業以及物流行業的青睞。如一些工業發達的國家明確規定，石油、化工、汽車、礦山等易燃易爆場合，強制使用
氣動葫蘆。其優點如下：
A:沒有靜電無電火花，防爆起重設備。適用于：Ⅰ區危險場所，含ⅡC，T5組及以下。
B:體積小、重量輕、重量為同種規格電動葫蘆的1/3~1/8 。
C:運行速度快，為電動葫蘆的 2～3倍，并能可以調速。
D:耐酸堿、蒸汽、抗高粉塵。
E:小噸位氣動葫蘆，為連續作業采取了好的條件。
F:具有斷氣保護功能，在突然斷氣情況下工作不會下降、掉落。還有自鎖功能，預備速度過快。
氣動葫蘆結構說明
① 手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通。或手拉繩式操作拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。
② 主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。
③ 氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。
④ 吊掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。
⑤ 減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。
⑥ 剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。
⑦ 連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
0.5～6.0 噸環鏈氣動葫蘆技術參數表
QDH
0.5SQDH
0.5DQDH
1.0SQDH
1.0DQDH
2.0SQDH
2.5DQDH
3.0SQDH
3.0DQDH
5.0SQDH
6.0SQDH
5.0DQDH
6.0D起重量
（t）0.5 0.5 1.0 1.0 2.0 2.5 3.0 3.0 5.0 6.0 5.0 6.0 起升高度
（m）0-20 最大起升
速度
（m/min）5 7.5 4 4.8 2.4 1.8 1.7 1.7 0.75 0.75 1.6 1.4 最大下降
速度
（m/min）7 12 7 8 4 3.5 3.5 2.7 1.5 1.3 2.5 2.7 風壓
（M Pa）0.6 最大
耗氣量
（m3/min）1.0 1.2 1.2 1.4 1.4 1.8 2.2 1.6 2.5 2.5 3.4 3.4 參考重量
（kg）21 21 24 30 36 50 36 35 55 55 90 110
10～50噸環鏈氣動葫蘆技術參數表
QDH
10.0-4DQDH
10.0SQDH
12.0SQDH
10.0DQDH
12.5DQDH
16.0-3DQDH
20.0-4DQDH
25.0-4DQDH
25.0SQDH
32.0-3DQDH
50.0-4D起重量
（t）10.0 10.0 12.5 10.0 12.5 16.0 20.0 25.0 25.0 32.0 50.0 起升高度
（m）0-20 最大起升
速度
（m/min）0.35 0.8 0.7 1.2 1.0 0.5 0.35 0.35 0.5 0.4 0.25 最大下降
速度
（m/min）0.8 1.25 1.35 2.1 2.0 1.0 1.1 0.9 1.0 0.9 0.5 風壓
（M Pa）0.6 最大耗氣量
（m3/min）2.9 3.4 3.4 4.7 4.7 3.4 3.4 3.4 4.7 4.7 4.7 參考重量
（kg）140 150 150 160 160 180 190 240 240 280 350
