- 380V手動雙向拉繩開關YWLX-PH-II詳細介紹

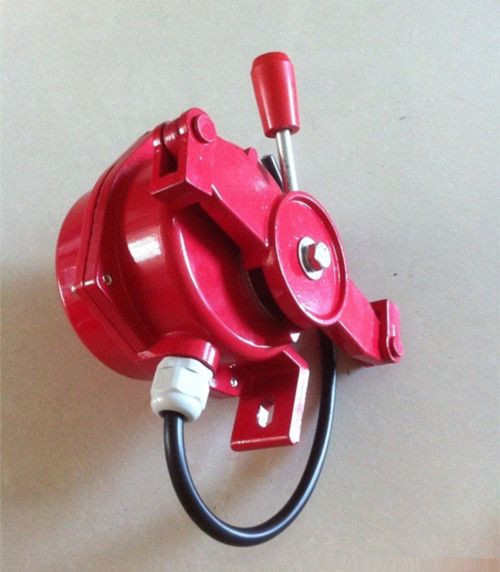

卓信380V手動雙向拉繩開關YWLX-PH-II
拉繩開關根據型號不同可分為下列幾點：
1．壓鑄鋅合金材料和高纖維增強塑料
2．單向拉繩開關和雙向拉繩開關
單向和雙向拉繩開關的不同之處就在于雙向拉繩開關多了個預拉過程——當拉繩開關安裝好后，通過索具螺旋扣（張力調節）使開關拉環拉動一定的預行程，當看到黑色橡膠墊圈時，拉動開關按鈕，此時開關則處于工作狀態。
雙向拉繩開關——操動拉繩或者拉繩斷裂時都會觸發開關從而使機器停止。
單向拉繩開關——只有在操動拉繩的情況下才會觸發，而當拉繩斷裂則不會觸發開關導致機器不會停止工作。
因此雙向拉繩開關相比于單向拉繩開關更加可靠anquan。
3．自動復位拉繩開關和帶手動復位按鈕的拉繩開關
自動復位拉繩開關——拉繩開關安裝好之后，拉動拉繩后開關就會觸發從而使設備停止，而開關則自動復位至正常的工作位置，當需要再次開啟設備時，直接開啟設備就行了。
帶手動復位按鈕的拉繩開關——拉繩開關安裝好之后，拉動拉繩開關就會觸發從而使設備停止，開關則處于鎖定狀態，因此當需要再次開啟設備時，需要先拉動開關上的復位按鈕，使開關回到正常的工作位置后，才能開啟設備。
因此帶手動復位的拉繩開關相比于自動復位的拉繩開關也更加anquan。
卓信380V手動雙向拉繩開關YWLX-PH-II
380V手動雙向拉繩開關YWLX-PH-II安裝調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
卓信380V手動雙向拉繩開關YWLX-PH-II
380V手動雙向拉繩開關YWLX-PH-II工作原理：
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
卓信380V手動雙向拉繩開關YWLX-PH-II
380V手動雙向拉繩開關YWLX-PH-II技術參數：
復位方式：Ⅰ型自動，Ⅱ型手動
接點數量：常開，常閉
接點容量：≤AC380V 2A
絕緣電壓：AC1000V試驗1分鐘
輸出接點數量：一開一閉一組轉換接點
可靠性：無故障工作1萬次
重量：2KG
材質：壓鑄鋁、重量輕、散熱快，抗磨損，適應環境強。
380V手動雙向拉繩開關YWLX-PH-II技術指標
接點容量：AC380V 3A 10A
絕緣電壓：AC1000V歷時1min
使用壽命：1萬次
接點形式：雙斷點（I常開I常閉）
環境溫度：-40-+60℃
相對溫度：不大于90
海拔高度：＜2000m
動作角度：15°極限角度75°
380V手動雙向拉繩開關YWLX-PH-II安裝與接線
1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點
380V手動雙向拉繩開關YWLX-PH-II技術參數
1． 使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85%
YWLX-PH-II結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。
YWLX-PH-II雙向拉繩開關
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.
2FLT2，FLT2-II，雙向拉繩開關
雙向拉繩開關礦用輸送機專用配套產品
本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點
380V手動雙向拉繩開關YWLX-PH-II結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。
380V手動雙向拉繩開關YWLX-PH-II工作原理
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
380V手動雙向拉繩開關YWLX-PH-II安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
380V手動雙向拉繩開關YWLX-PH-II注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
380V手動雙向拉繩開關YWLX-PH-II適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
不銹鋼抗干擾雙向拉繩開關
廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機屬送系統中。
結構堅固，抗震性強，
耐腐蝕，標準包裝，
質保一年，
YWLX-PH-II部分產品：
XLLS-F-II、XLLS-P-I、XLLS-P-II、XLLS-D-I、XLLS-D-II、PXA-34KK-A、SPS-2D
LXA-01GKH-T1-A、LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F 、LXA-02GKHH-A、LXA-02GKHH-B、LXA-02GKK-T1/A、LXA-01GKK-T1/A
