側卸式礦車主要適用于冶金、礦山巷道、煤礦、鐵路、公路遂道、水下涵洞、引水洞、導流洞、涵洞等隧道井巷工程掘進、施工、配套簡單、高效率出渣運輸設備。側卸式礦車由牽引車、絞車帶動，可與鑿巖鉆、立爪裝巖機和礦石溜開閘門放料系統配套結合裝料，礦石塊度不超過600毫米，根據礦車的負載容積，裝料后經牽引動力引至（運行速度不超過1m/秒）專用曲軌卸料器。當車箱翻至水平成最大卸料角度時，車門也開到最大程序。這時礦車卸料以全部完成。返回時，礦車通過曲軌門又自動關閉到位。側卸式礦車、曲軌側卸式礦車、側翻式礦車容量有2立方、3立方、4立方、6立方、8立方的容積。

       側卸式礦車是一種高效、自卸載的運輸設備，本身無能力，需與牽引機車或提升絞車配套使用。該車適用于礦山、隧道、工程建設等部門的坑道、室內和露天軌道運輸作業，軌距為600mm、762mm、900mm三種，供用戶選擇。該車適宜裝載塊度在500mm以上的礦巖和砂土，裝載塊狀物料時，其自由跌落高度應小于1m（距車箱頂面）。側卸式礦車是代替最古老式的翻斗式礦車的礦山運輸工具，它綜合了它的簡單又方便，加大了它的貯存量，重量輕不笨重交靈活，簡單也就毛病少，特點是能自卸料。

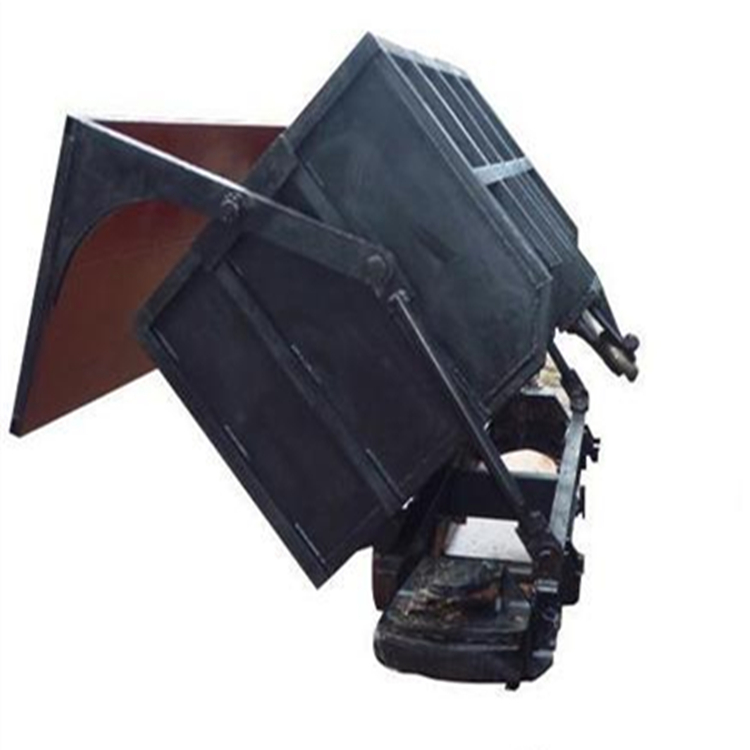

由軌道牽引機車或卷揚機牽引行走，只能在卸載處做好的曲軌卸載平臺上，向設定的一面卸載。在車廂的一側用較軸與車架相連，另一側箱門上裝有卸載輥輪。卸載時，當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行，致使車廂傾斜，活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行，車廂靠自生重量自動下降復位到關閉側門。要注意的是當側曲軌側卸式礦車從井底提升到卸載平臺時，提升卷揚機要放慢速度上斜坡卸載平臺，使其平穩卸載。中煤集團生產的單側曲軌側卸式礦車的優點是比翻斗式礦車和固定式礦車容積更大，自動平穩卸載，由于這種卸載方式自身的特點，曲軌卸載空間小，一般只要5.2米長，卸載傾角 仍可達到55度，有效的節省了井巷的開拓空間和縮小了硐室尺寸。卸載距離短，煤倉和車場的掘進體積只有其它礦車的三分之一；由于卸載曲軌是對稱的，可實現側卸式礦車的雙向進行卸載。

側卸式礦車適用范圍

側卸式礦車適用于井下或地面開采的金屬礦山（或礦石性質及開采方式與其相類似的其他礦山）沿地下巷道及地面工作場地運輸?shù)V石或其他物類。本礦車與其它底卸式礦車相比，具有運行平穩，對電機車和牽引車沖擊力小，因此，可延長其使用壽命。該車堅固耐用，維修方便，可雙向卸載，卸載速度高等。

側卸式礦車結構組成

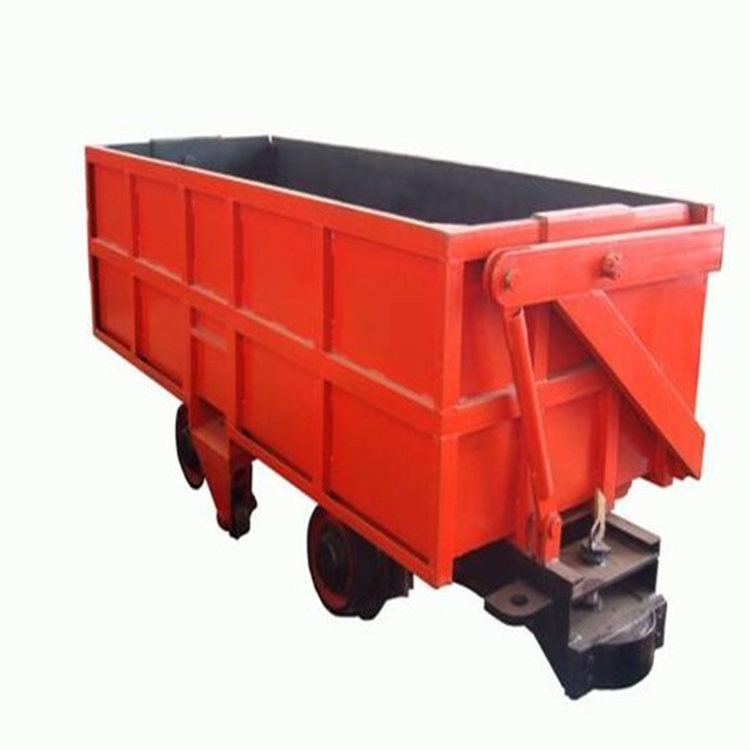

側卸式礦車有以下部件組成：1.車箱、2.車底架、3.輪軸、4.卸載輪、5.支撐彈簧、6.緩沖橡膠彈簧與碰頭等組成。其中車箱與車底架的聯接采用鉸鏈形式，使礦車在過卸載站時能開啟一定的角度以便礦石能順利卸下。

3

1、車箱的前、后端板和側板均采用12mm厚的16Mn板焊接而成，在車箱四周外側采用槽形鋼板加固；翼板分別焊接在左、右側板上，上方用角鋼焊接成口字形，而且角鋼上方 和槽形鋼板相連，以便能使車箱在極端惡劣的工作環境下也不致于損壞。

2、車底架。底板采用25mm厚的鋼板，在底板下面用角鋼和鋼板焊接，使底板足以能經受住裝礦時礦石對底板的沖擊力。

3、輪軸。輪軸由車軸、車輪和橡膠彈簧座組成。

4、卸載輪。礦車卸礦時用，當?shù)V車過卸載站時，卸載輪便開始工作，它沿曲軌滾動從而使礦車底板打開，卸完礦石后再使底板閉合，重新回復到裝礦狀態。

5、緩沖橡膠彈簧與碰頭。緩沖與碰頭安裝在礦車兩頭，主要由緩沖橡膠彈簧、碰頭、插銷和單環鏈組成。它能使礦車之間緩和并削減沖擊力，延長車輛使用壽命。

6、支撐彈簧。

側卸式礦車相關參數

容積：1.6m3

軌距：600

軸距：800C

輪徑：350D

牽引高度：320h

額定牽引力：60KN

卸載角：≥42°

裝載量：4000KG

外型尺寸：（長*寬*高）2500*1200*1300。

側卸式礦車售后服務及交付說明

1、側卸式礦車性價比說明：

同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置）

2、側卸式礦車交貨說明：

按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求.

3.側卸式礦車售后服務范圍：

產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，在保修期外需要更換零部件的，我公司只收取成本.

   山東卓信機械（官網http://www.jnzhuoxin.com）秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
