7655型氣腿式鑿巖機使用技術參數
瀏覽次數： 發布日期：2014-09-26 16:10
導讀：7655型氣腿式鑿巖機它廣泛用于巖巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。

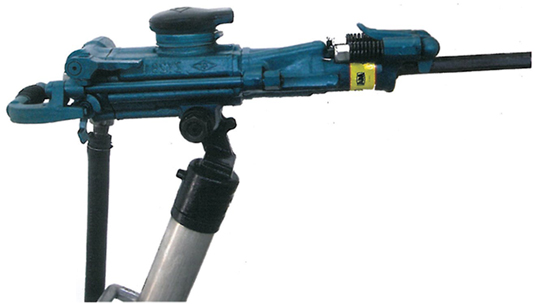

7655型氣腿式鑿巖機
7655型氣腿式鑿巖機是一種高效率的鑿巖機械。7655型氣腿式鑿巖機它廣泛用于巖巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。7655型氣腿式鑿巖機使用范圍較廣，最適用在中硬或堅硬（f=8~18）巖石上鉆鑿水平或傾斜水平或傾斜方向的炮孔，鉆孔深度可達5米。7655型氣腿式鑿巖機既可以根據巷道斷面大小與FT1160A型短氣腿或FT160B型長氣腿配套使用，也可裝在鉆車或鉆架上工作,為保證良好的潤滑，7655型氣腿式鑿巖機配有FY200A型注油器。7655型氣腿式鑿巖機技術規格 重 量 24公斤 工作氣壓0.5MPa時 缸 徑 Ф70毫米活塞行程 70毫米 沖擊能 ≥ 45 焦耳使用氣壓 0.35-0.63帕 沖擊頻率 ≥ 28 赫茲氣管內徑 Ф19毫米 空轉轉速 ≥ 150 轉分水管內徑 Ф13毫米 耗氣量 ≤38升/秒釬尾規格 22×108毫米 結構特點7655型氣腿式鑿巖機配氣形式采用碗狀配氣閥，結構合理，啟動靈活。7655型氣腿式鑿巖機并具有重量輕、鑿巖速度快、耗氣量低、振動小，操作方便、故障率低、零件壽命長、經濟效益好等優點。
7655型氣腿式鑿巖機技術規格：
機重 24 kg
全長 628 mm
使用氣壓 0.63 MPa
氣缸直徑 76 mm
活塞結構行程 60 mm
鑿巖沖擊頻率 ≥36 Hz
沖擊能 ≥65 J
鑿巖耗氣量 ≤80 L/s
空轉轉速 ≥300 r/mim
嗓聲 ≤112 dB(A)
使用氣壓 0.2-0.3 MPa
輸氣教管內徑 25 mm
輸水教管內徑 13 mm
鉆孔直徑 34～42 mm
最大鉆孔深度 5 m
釬尾規格 B22×108=1 mm
FY200A型注油器
7655型氣腿式鑿巖機重量 1.2 kg
貯油量 0.2 L
氣腿 FT160A型 FT160B型
重量 17 16 kg
氣腿長度：最大 3006 2526 mm
最小 1668 1428 mm
推進長度 1338 1098 mm
最大軸推力 2000 2000 N
