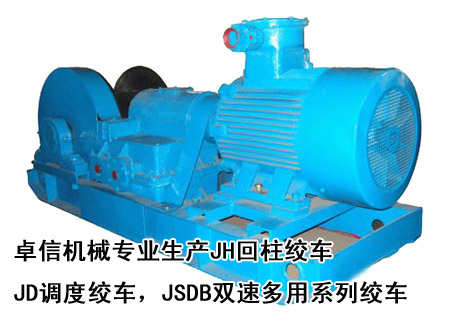

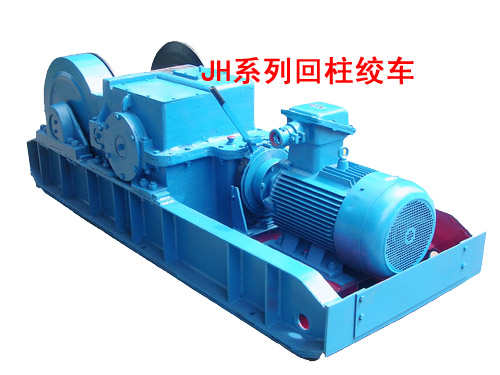

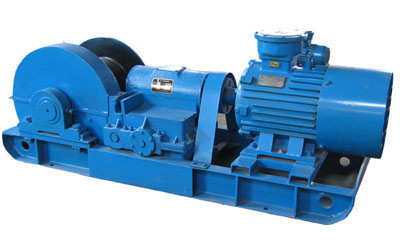

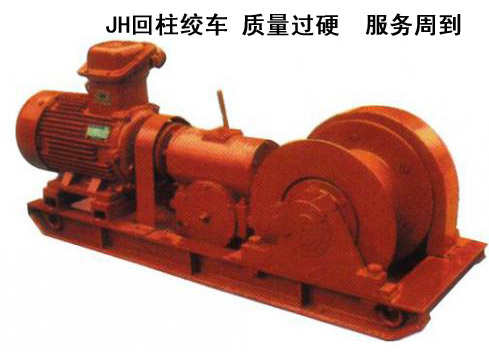

JH回柱絞車

JH回柱絞車具有隔爆性能，用于礦井下回柱放頂，亦可作運料、移溜槽等輔助牽引工作。JH回柱絞車采用球面蝸輪副傳動，具有結構緊湊、外形尺寸小，均能整機下井，JH回柱絞車結構對稱，呈長條形，底座呈雪撬狀，在井下自移平穩靈便；絞車重心低，底座剛性好，可打頂柱，可安設地錨，安裝方便、運轉平穩、安全可靠。 JH系列回柱絞車主要供煤礦井下回柱放頂之用。特別適用于薄煤層和急傾斜煤層采煤工作面，亦可用來拖運重物和調度車輛。
JH回柱絞車的潤滑
機器的潤滑不僅關系著機器的正常工作，而且直接影響著機器的壽命，因此必須及時地更換和補充潤滑油。潤滑油的材質必須符合要求，且不得混入灰塵、污物、鐵屑及水等雜質。
為了潤滑蝸輪箱內的蝸桿蝸輪及滾動軸承，將HL-20齒輪油灌入蝸輪箱內，使油面經常浸著蝸輪下部的齒高，并且每天進行一次檢查，及時補充。蝸輪箱油質不許任意更改，否則會使油箱內油溫猛增、蝸輪磨損加劇，傳動效率降低。
小齒輪、過橋齒輪、大齒輪亦用于以上油質進行潤滑，每班至少加油一次，使齒面間經常維持著一層油膜。
滾筒內的軸承每隔3~6個月加注鈣基潤滑脂一次，加油量不得超過軸承容量的2/3。
對新的或大修以后的絞車，特別是蝸輪付更新的絞車，在運轉8-10天后，必須更換潤滑油，以除去零件磨落的金屬細屑。

JH回柱絞車技術參數：

本廠產品隨技術進步將不斷的改進，樣本所列參數和結構特性與實物差異之處訂貨時說明（注：以上產品均可增大容繩量、底座分體組裝、電機左右互換、加裝安全制動閘、加裝深度指示器，但需要在訂貨前說明。）

JH回柱絞車詳細介紹及操作注意事項

JH回柱絞車在裝配前應清查零件數量，并將所有零件清洗干凈，嚴防鐵屑、灰塵帶入。所有滾動軸承宜在油中加熱后（一般加溫度為 120-140 o C ）進行裝配。不得硬打硬砸。以防零件受力變形。
JH回柱絞車應先進行部裝，然后再進行總裝，總裝前應先裝成以下幾個部分。
6.1 蝸輪箱部分：
JH回柱絞車在裝配該部分時，可按以下裝配程序：
6.1.1 將蝸桿和軸承裝入蝸輪箱蓋內。
6.1.2 將調整蓋、蝸輪軸承、軸承蓋、密封圈、蝸輪、“ O ”型圈油封、小齒輪等零件均裝在蝸輪軸上，然后將裝配好的蝸輪軸裝置在蝸輪箱底內。
6.1.3 將過橋齒輪、銅套裝在過橋軸上，然后再一齊裝在蝸輪箱底內，使其與小齒輪嚙合。
6.1.4 將蝸輪箱蓋與蝸輪箱底裝在一起，此時利用調整蓋上的調整螺絲、軸承蓋，對蝸輪進行軸向調整，同時可確定調整圈的厚度并確保調整圈與蝸輪箱有 [0.1~0.25] 毫米的間隙。利用染色法選擇蝸桿兩端軸承壓蓋的調整墊的厚度，對蝸桿進行軸向調整，使蝸桿和蝸輪正確嚙合，蝸輪齒輪上的接觸斑點：沿齒高不小于 70% ，沿齒長不小于 25% 。（跑合后）。蝸桿螺牙的接觸斑點為：其長度是整個螺牙長度的 40% 以上，且蝸桿螺紋接觸斑點不應達到接近螺紋長度 10% 的螺紋入口端（即在上述規定的范圍內入口處不許有接觸斑點）。
完成以上四個裝配程序后，鎖緊調整螺絲，緊固兩圓螺母及連接螺栓，把其它零件全部裝好，并按第四節規定加注潤滑油。
6.2 JH回柱絞車滾筒部分
JH回柱絞車該部分主要包括滾筒、軸承、擋油環、滾筒軸、軸承蓋、大齒輪、瓦座、密封罩托架等。
先將擋油環、軸承裝在滾筒軸上，然后將大齒輪裝在滾筒上，再將滾筒與滾筒軸裝在一起。此時可按第四節的滾頂在軸承內加注潤滑脂，裝好軸承蓋（兩軸承蓋不互換），再將密封罩托架裝在軸上，最后將瓦座及其他零件裝好，使其成為一個完整的部件。
以上兩個部件裝好后，即可進行總裝，先將蝸輪箱總成裝在底座上，再把大齒輪防護罩下體放好，繼而把滾筒總成裝在底座上，并使大齒輪與過橋齒輪達到正確嚙合，其后再講聯軸節與電機相聯。
所有部件裝配、調整完畢后，裝上大齒輪防護罩上體，最后 JH-14A 裝上聯軸節防護罩、 JH-14B 裝上制動裝置。并將各部位連接螺栓緊固。
6.3 JH回柱絞車裝配完畢后，應進行空載試驗
試驗應遵守第七節滾頂?shù)牟僮饕?guī)程。試車前必須先用手將各傳動部分轉動兩、三轉，直到認為傳動機構靈活，沒有卡滯現象時，方可正式開車。
空載試驗時，應使JH回柱絞車連續正反轉各 30 分鐘并達到下列要求：
??運轉正常，無沖擊性噪音；
??各部潤滑良好，蝸輪箱無滲透現象；
??軸承最高度不超過 70 o C ；
??各部位無松動現象；
??制動裝置應靈活可靠（ JH-14B 型）。
空載試驗后，焊瓦座擋鐵（底座序號 16 ） 4 塊。
6.4JH回柱絞車 空運轉試驗后
將鋼絲繩纏繞在滾筒上（絞車出繩方向：鋼絲繩應在滾筒上面），再進行負荷試驗，負荷試驗可在井下利用支柱作為負荷。試驗時，必須將絞車?yán)喂痰仨斣诘装迳希�試驗�?fù)荷應逐次增加。JH回柱絞車若用其他方法試驗時，應注意當（里層）負荷增加到 9.7 噸以上時，電機已處于超載運轉狀態故只能作瞬時運轉，JH回柱絞車每次試驗后檢查鋼絲繩及機器各部不得有殘余變形，應符合空載試驗的要求。負荷試車時，蝸輪箱的油溫最高不超過 80 o C 。
6.5 JH回柱絞車負載試驗合格后，方能進行回柱工作
絞車在安裝時必須注意將安裝地基上的浮煤、碎石清理干凈，直到露出巖石為止，并且應使地基平坦，最后用支柱將絞車頂緊固牢。
7 、JH回柱絞車的操作規程
JH回柱絞車的操作比較簡單，整個運作就是啟閉電動機，其操作規程如下：
7.1 工作前的注意事項：
7.1.1 檢查鋼絲繩。鋼絲繩應符合《煤礦安全生產試行規程》的有關規定。
7.1.2 檢查鋼絲繩固結的是否牢靠，各連結螺栓是否緊固，絞車安裝是否牢固等。
7.1.3 檢查潤滑油是否充足，發現不足，及時補充。
7.1.4 檢查使用電源、電纜和電器設備的接線是否正確，接地是否安全，是否有漏電現象。
7.2 工作時應遵守下列規定：
7.2.1 操作司機應集中精力，注意傾聽信號；
7.2.2 柱子拉倒后，可反向回繩；
7.2.3 工作時注意整理鋼絲繩，使其纏繞整齊，工作時鋼絲繩不能全部放完，至少應保留 3~5 圈。
7.2.4 機器工作時可能發生的故障及消除方法如下表：
